电缆密封模块在线设计系统
电缆密封模块在线设计系统
拖拽排布，一键出BOM与图纸

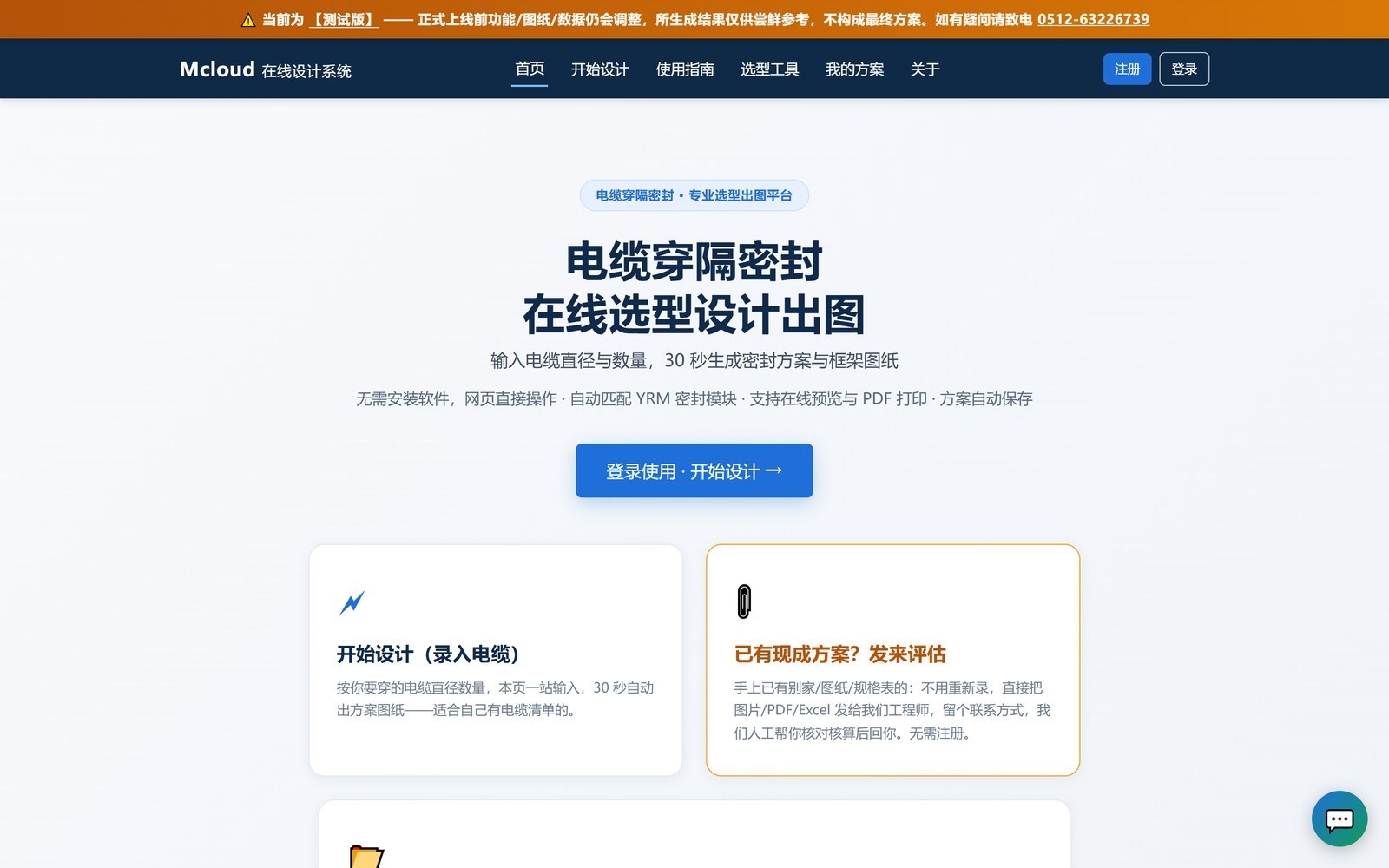

Mcloud是洛克密封自主研发的电缆密封模块在线设计工具。工程师在浏览器中即可完成模块排布、规格选型、数量统计，自动生成BOM清单并在线输出排布图纸，告别人工Excel计算，大幅缩短方案设计周期。
Mcloud是洛克密封自主研发的电缆密封模块在线设计工具。工程师在浏览器中即可完成模块排布、规格选型、数量统计，自动生成BOM清单并在线输出排布图纸，告别人工Excel计算，大幅缩短方案设计周期。
电缆穿墙密封方案设计中，人工排布和统计不仅耗时，还容易出错，影响项目进度和报价准确性。
手动绘制排布图、逐个核对模块规格，一套方案往往需要数小时甚至数天才能完成。
模块型号多、组合规则复杂，人工统计BOM容易漏算、错算，导致采购偏差和成本失控。
手工CAD绘图效率低，标注和尺寸容易遗漏，图纸质量参差不齐，影响客户专业印象。
设计文件在工程师和客户间反复传递修改，版本混乱，沟通成本高，项目推进缓慢。

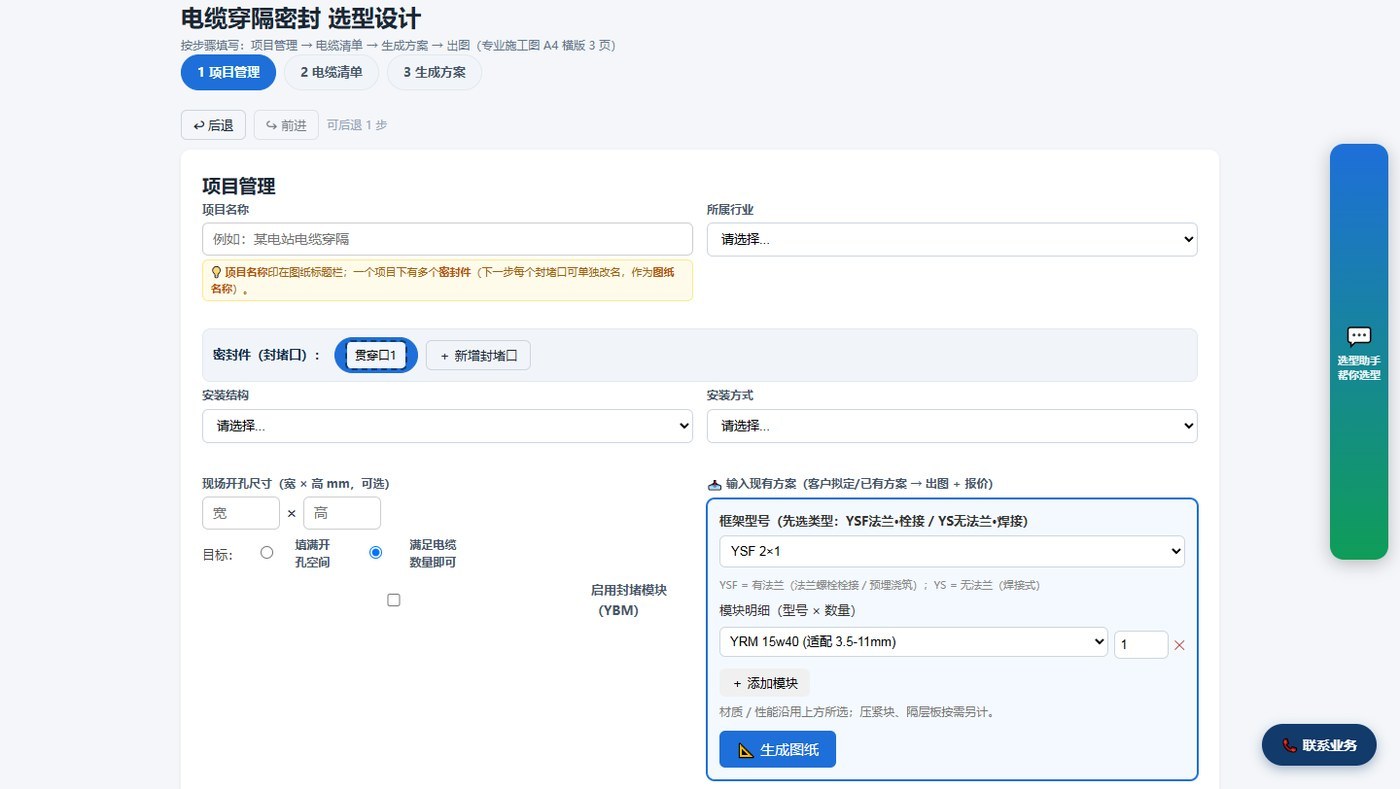

Mcloud是洛克密封面向电缆密封模块工程应用场景打造的在线设计平台。系统内置完整的产品型号库和模块组合规则，工程师只需在浏览器中打开页面，通过拖拽方式即可完成电缆穿墙密封方案的排布设计。
系统自动校验模块组合的合规性，实时统计各规格模块的使用数量，设计完成后可一键导出BOM物料清单并在线生成排布图纸，让方案设计从"小时级"缩短到"分钟级"。
从项目创建到图纸导出，Mcloud提供完整的在线设计工具链，让每一位工程师都能快速产出专业方案。
在画布中通过拖拽方式放置电缆密封模块，直观展示开孔布局和模块组合效果。
根据电缆直径自动推荐匹配的模块型号，支持单芯、多芯电缆的灵活配置。
系统实时统计各规格模块、框架、隔层板、压紧块的使用数量，自动生成物料清单。
设计完成后一键生成标准排布图纸，包含框架尺寸、模块编号和材料明细，可直接打印或导出PDF。
所有设计方案自动保存至云端，支持随时查看、修改和复制，项目管理更有序。
支持非标框架尺寸定制和特殊模块组合，颜色和规格均可按项目需求委托制造。
无需专业培训，简单四步即可从空白画布输出完整的BOM清单和排布图纸。
输入项目名称，选择框架规格和开孔数量，设置电缆穿墙基本参数。
从模块库中选择对应型号，拖拽至画布开孔区域，系统自动校验组合合规性。
系统实时统计各规格模块数量，自动生成BOM物料清单和成本估算。

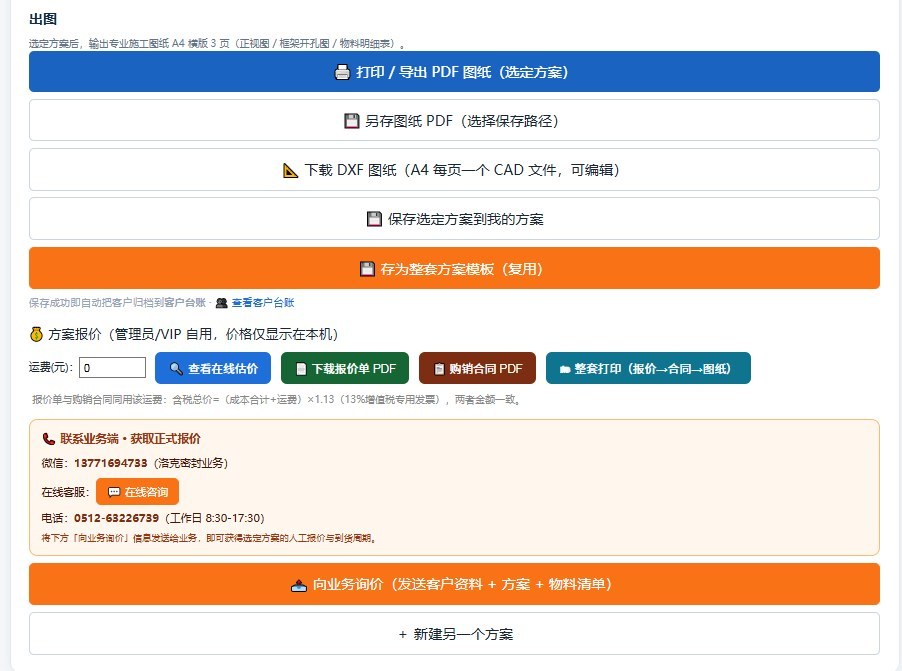

一键导出BOM清单（Excel）和排布图纸（PDF），直接用于采购和施工交底。

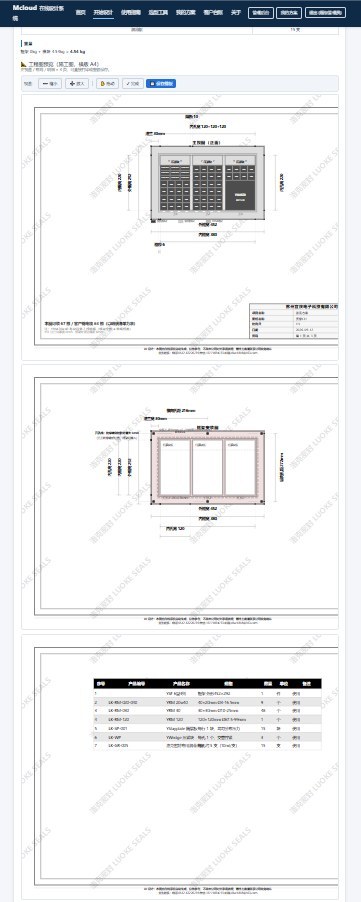

选定方案后自动生成专业施工图纸（正视图 / 框架安装图 / 物料明细表）与 BOM 清单，可直接打印或导出 PDF，并一键发起询价。
无论是船舶海工、轨道交通还是电力能源，Mcloud都能帮您快速完成专业的密封方案设计。
船舱电缆穿墙密封，满足船级社认证要求
变电站、电厂电缆沟密封防护方案
地铁、高铁车厢及隧道电缆密封设计
厂房、数据中心电缆穿墙防火密封
防爆区域电缆密封，满足IP68防护等级
基站、机房电缆进线密封防护
工程设计单位批量出图，提升设计效率
